| Bestell-Nr | 2348250 | 2348251 |
| Stromversorgung | 230 V/AC, 50/60 Hz | |
| Stromverbrauch | <3 W | |
| Kapazität der Relaiskontakte | Kühlung: 10 A, 230 V/AC Heizung: 10 A, 230 V/AC |
10 A, 250 V/AC |
| Auflösung | 0,1 °C | 1 °C |
| Abtastrate | - | 2 Messungen pro Sekunde |
| Regelbarer Temperaturbereich | -50 bis +99 °C | -30 bis +999 °C |
| Sensortyp | NTC | Thermoelement vom Typ K |
| Länge des Sensorkabels | 2 m (einschließlich Sonde) | 95 cm (einschließlich Sonde) |
 |
|
|---|---|

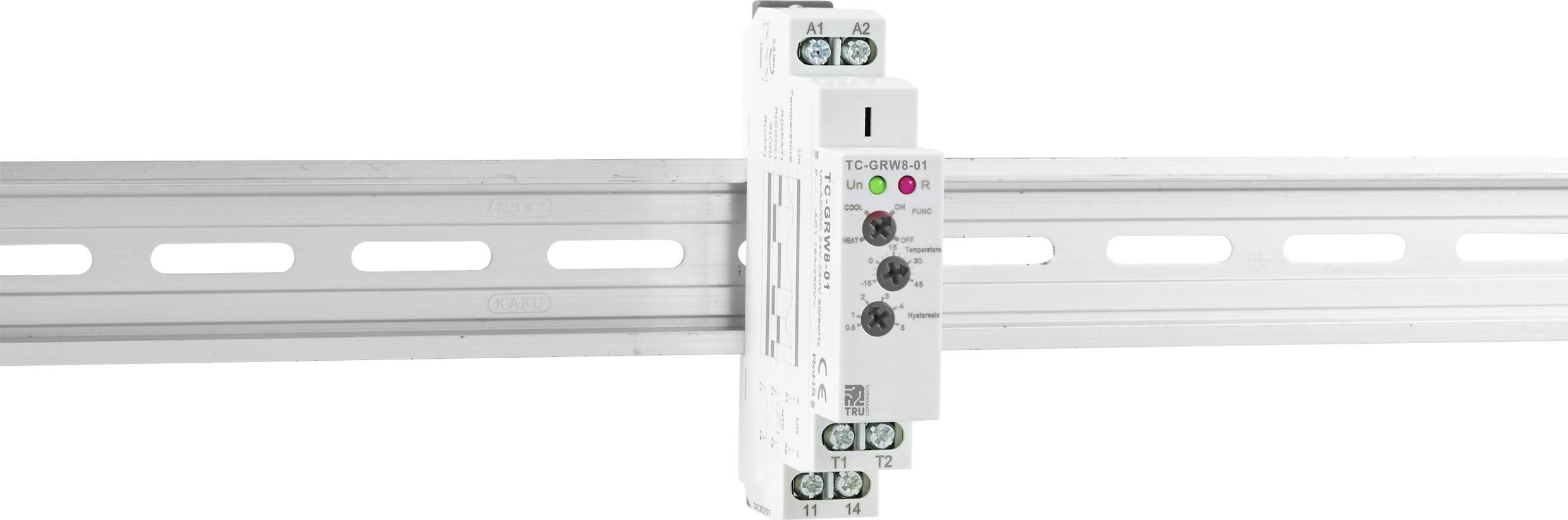

| Bestell-Nr | 2898211 |
| Nennspannung | AC/DC 24 - 240 V |
| Bemessungsfrequenz | 50 /60 Hz |
| Temperaturbereich | - 15 bis 45 °C |
| Hysteresis | 0,5 to 5 °C |
| Anzeige der Stromversorgung | Grüne LED |
| Ausgang | 1x SPDT |
| Nennstrom | 16 A / AC1 |
| Schaltspannung | 250 VAC / 24 VDC |
| Min. Ausschaltvermögen DC | 500 mW |
| Anzeige am Ausgang | Rote LED |
| — |  |
 |
 |
|
|---|---|---|---|---|
| Bestell-Nr | 3016144 | 3016145 | 3016146 | |
| Stromversorgung | 100 - 240 V/AC, 50/60 Hz | |||
| Leistungsaufnahme | ≤ 8 VA | ≤ 5 VA | ||
| Probenahmezeitraum | 50 ms | 100 ms | ||
Steuerungsausgang |
Relais | 250 VAC ~ 3 A, 30 VDC 3 A 1a | ||
| SSR | 11 VDC ± 2 V, ≤ 20 mA | — | — | |
| Storm | DC 4 - 20 mA oder DC 0 - 20 mA (Parameter), Lastwiderstand: ≤ 500 Ω | — | — | |
| Alarmausgang | Relais | AL1: 250 VAC ~ 3 A 1a | AL1/2: 250 VAC ~ 3 A 1a | 250 VAC ~ 1 A 1a |
| Anzeigetyp | 7-Segment (rot, grün, gelb), LED-Typ | 11-Segment (weiß, grün, gelb), LCD-Typ | 7-Segment (rot, grün), LED-Typ | |
Steuerungstyp |
Heizen, Kühlen | EIN/AUS, P, PI, PD, PID-Steuerung |
EIN/AUS, P, PI, PD, PID-Steuerung | |
| Heizen & Kühlen | — | — | ||
| Hysterese | Thermoelement, RTD: 1 bis 100 (0,1 bis 100,0) °C/°F Analog: 1- bis 100-stellig |
1 bis 100 (0,1 bis 50,0) °C/°F | ||
| Proportionaler Bereich (P) | 0,1 bis 999,9 °C/°F (0,1 bis 999,9 %) | 0,1 bis 999,9 °C/°F | ||
| Integralzeit (I) | 0 bis 9.999 s | |||
| Vorhaltezeit (D) | 0 bis 9.999 s | |||
| Steuerungszyklus (T) | Relaisausgang, SSR-Antriebsausgang: 0,1 bis 120,0 s Wählbarer Strom- oder SSR-Antriebsausgang: 1,0 bis 120,0 s |
0,5 bis 120,0 s | 0,5 bis 120,0 s | |
| Manuelles Zurücksetzen | 0,0 bis 100,0 % | |||
Lebensdauer des Relais |
Mechanisch | h OUT1/2: ≥ 5.000.000 Vorgänge AL1/2: ≥ 20.000.000 Vorgänge |
≥ 5.000.000 Vorgänge | |
| Elektrisch | ≥ 100.000 Vorgänge | ≥ 200.000 Vorgänge (Widerstandslast: 250 VAC ~ 3 A) | OUT1/2: ≥ 200.000 Vorgänge (Lastwiderstand: 250 VAC ~ 3 A) AL1/2: ≥ 300.000 Vorgänge (Lastwiderstand: 250 VAC ~ 1 A) |
|
| Isolationswiderstand | ≥ 100 MΩ (500 VDC Megger) | ≥ 100 MΩ (500 VDC Megger) | ≥ 100 MΩ (500 VDC Megger) | |
| Immunität gegen Rauschen | ±2 kV rechteckförmiges Rauschen durch Rauschsimulator (Impulsbreite: 1 µs) R-Phase, S-Phase | |||
| Protection structure | IP65 (Frontplatte, IEC-Normen) | IP50 (Frontplatte, IEC-Normen) | — | |
